直击雷、绕击雷、反击雷、感应雷，

你是不是被这些名称弄的晕头转向，

接下来我一解释你就懂了！

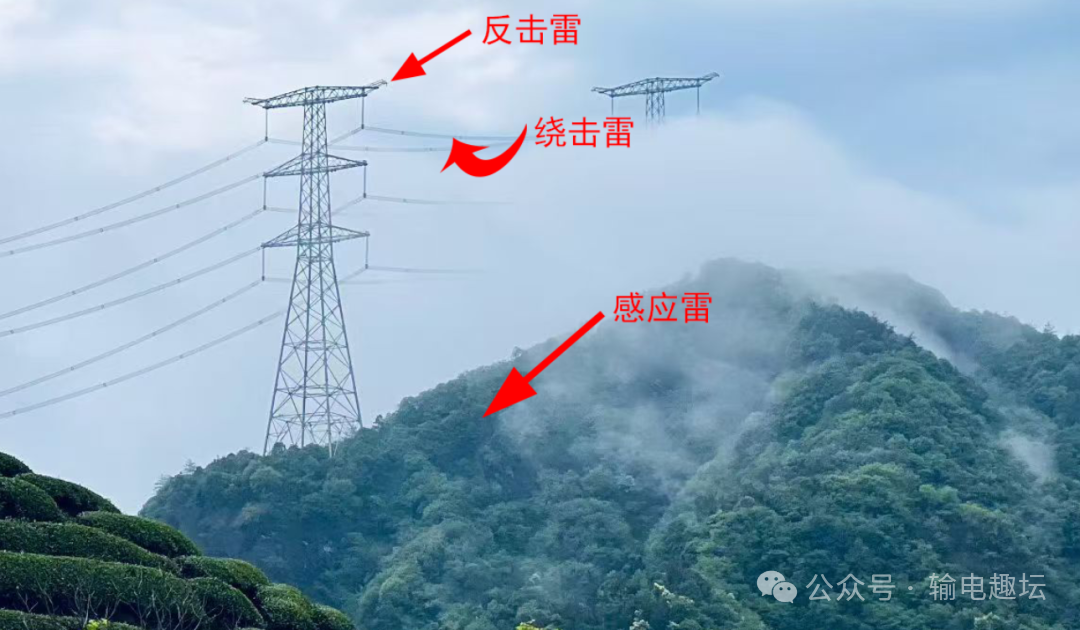

直击雷：雷电直击杆塔、地线、导线；

绕击雷：雷电绕过地线击打导线；

反击雷：雷电击打地线或杆塔，

反过来击穿击绝缘。

感应雷：雷电并未直接击打线路设备，

而是通过电磁感应的效应在导线上产生过电压。

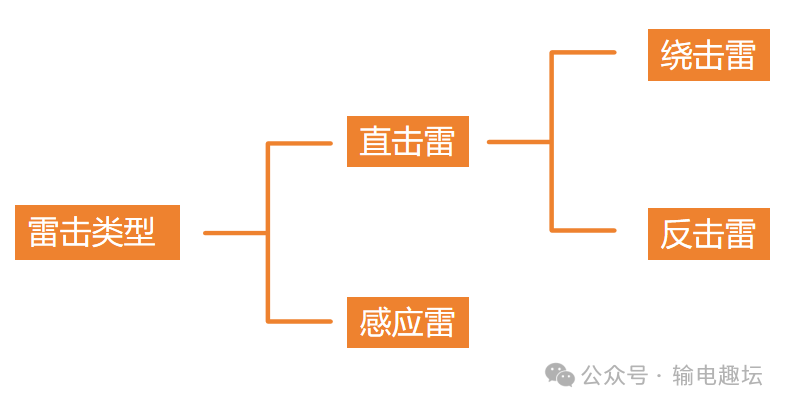

那其实雷击分为：直击雷和感应雷，

而直击雷又分为绕击雷和反击雷。

那么现在就很好理解了：

对于绕击雷，名词非常形象也容易理解，

但是对于反击雷，

却比较反直觉，

明明是雷电直击杆塔，为什么又叫反击雷呢？

（因此非常容易和直击雷混淆）。

为什么叫反击雷？

因为从始至终，导线侧都是高电位，算高位者。而地线侧是零点位，算下位则。即使放电也应该是导线击穿绝缘对地线放电，什么时候轮到地线对导线放电。

而地线或杆塔遭受雷击后，电位急剧升高，反过来电位大幅超过导线电位而击穿绝缘。这种逆反的现象因此成为反击雷。

漫画一则：

《造反》

除了反击雷，感应雷也不好理解，

感应雷是如何形成的？

又会造成怎样的危害呢？

感应雷：

当雷击输电线路附近地面时，

由于电磁感应会在输电线路导线上产生感应过电压。

其实不仅是输电线路，

只要是雷击地面附近约2.5千米内的所有金属物体，

特别是金属管线，

比如输电线路导地线，通信线，钢质管道等

均会产生较大的感应过电压。

就好比直击雷是 指向性技能，

而感应雷则是 AOE伤害，

雷击大地范围内的金属设备均会受到影响。

既然不同雷击方式形成机理不同，

那么对输电线路产生的伤害也不相同，

知道其形成机理和伤害大小

有利于我们制定合理的防雷措施。

1、绕击雷

绕击雷是直击导线，

因为导线本来电压就高，

这样更是如虎添翼，

很多线路都经不住这个考验。

500kV及以上线路相对好点，

因为电压等级越高，

本身绝缘性能就好，绝缘配置就够，

因此雷击导线后还能扛一扛。

对于110kV~330kV基本选择祈祷，

35kV及以下线路就只能选择躺平了...

2、反击雷

反击雷相对于绕击雷伤害小一点，

因为首先要超过原导地线电位差，

逆转后的电位差超过绝缘冲击放电电压时，

才会引起绝缘闪络现象。

比如500kV及以上线路，

原绝缘配置已经非常厉害，

因此雷电流想要逆转原电位并击穿绝缘非常困难，

因此反击雷对500kV及以上线路威胁较小，

对110kV~220kV线路威胁很大，

对35kV线路威胁更大。

同时接地装置的接地电阻对反击雷的影响很大，

是影响雷击发生的关键先生。

如果接地电阻大，雷电流得不到有效释放，

则容易造成反击事故。

3、感应雷

刚才有说过，

如果说直接雷是指向技能伤害，

那么感应雷则是AOE伤害，

AOE伤害的特点是伤害范围大，

但是伤害数值低。

因此感应雷对于低电压等级绝缘配置弱的线路会造成威胁，

对于高电压等级线路则是隔靴搔痒。

漫画：

《不同电压等级线路对不同雷击类型的反应》

1、绕击雷：

2、反击雷：

3、感应雷：

了解了雷击类型、雷击伤害，

咱们再来看看有哪些防雷措施，

以及如何灵活运用这些防雷措施。

1、架设避雷线

架设避雷线最普遍，最常见、最有效、最经济的防雷手段。

因为它能最直接的避免绕击雷的发生。

除了架设避雷线，

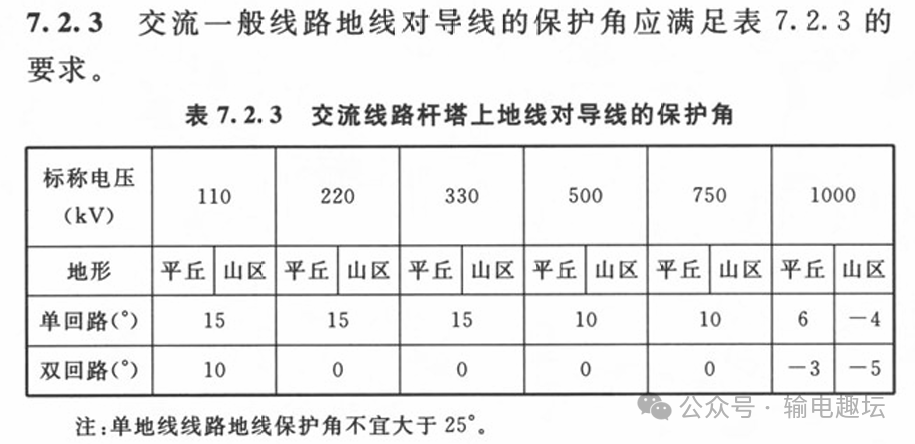

尽量减小防雷保护角也是设计的要点，

这样能扩大避雷线的防雷保护范围，

避免绕击雷的发生。

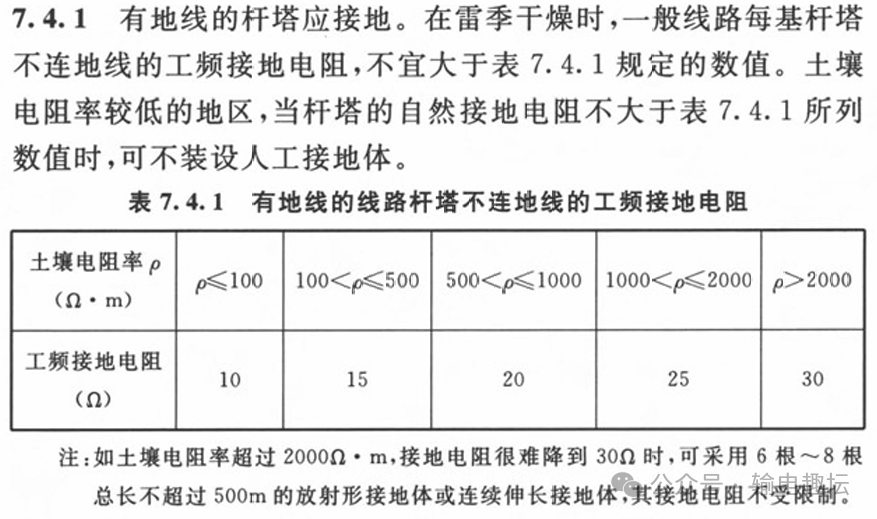

2、降低接地电阻

降低接地电阻也是非常重要的防雷手段，

因为架设地线引雷后，

必须要将雷电流及时泻导至大地，

否则将容易造成反击，

这是防止反击雷最根本的措施。

根据一线运维人员反馈：

一些山地输电线路降低接地电阻后

能显著降低雷击跳闸事故。

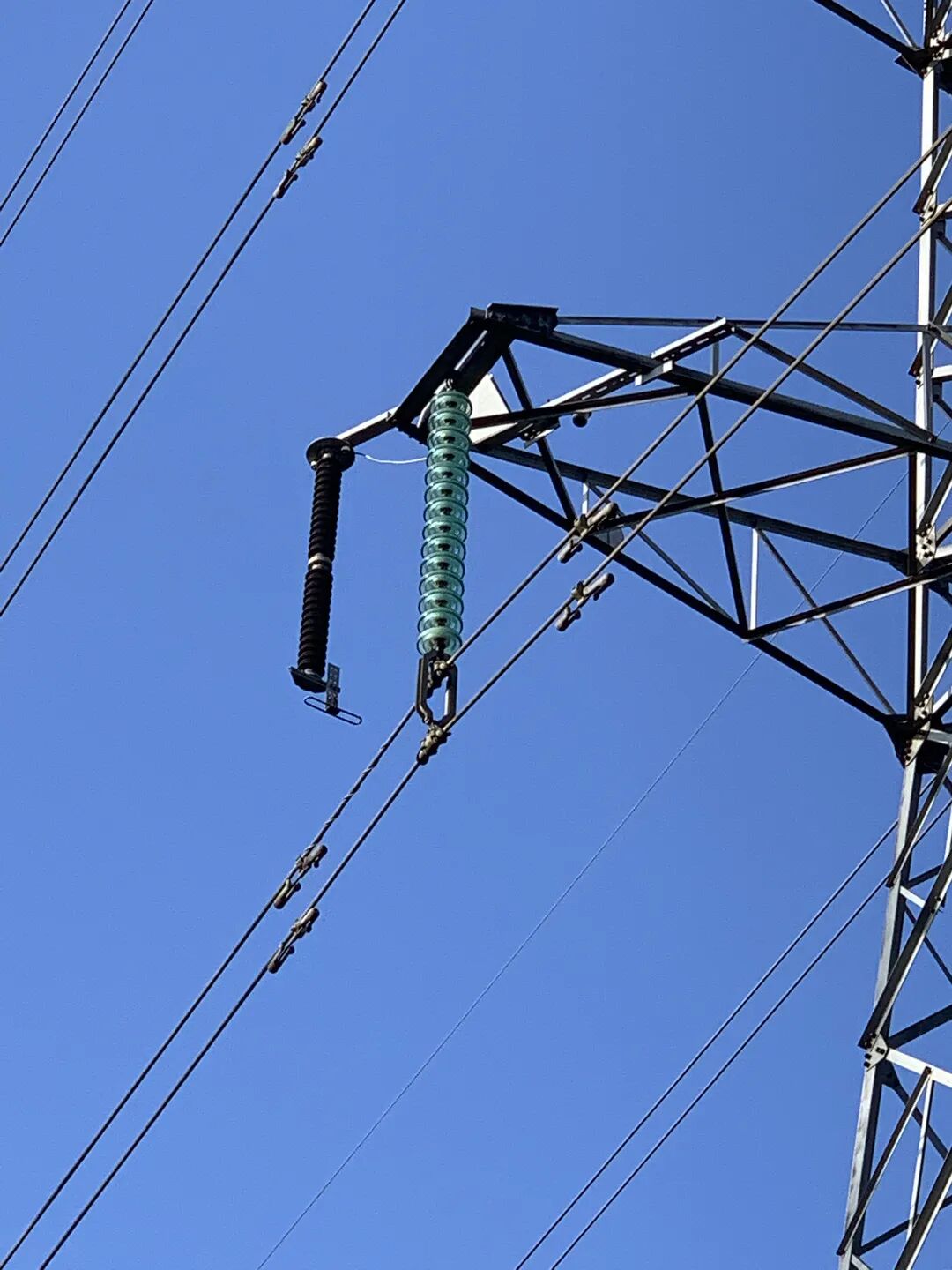

3、安装避雷器

避雷器并联安装在绝缘子串上，

正常运行电压下 ,

避雷器呈高阻绝缘状态，

当系统出现危害电气设备或

输线路等绝缘的过电压时，

避雷器呈低阻导通状态，

过电压被限制在允许值范围内,

从而保护电气设备的绝缘免受破坏。

安装线路避雷器是防止线路绝缘子雷击闪络的有效措施，

对雷电反击、绕击均有效，

但保护范围较小（仅限于安装相），

且成本较高，还存在运维问题，

因此，宜根据线路重要性和技术经济原则，

因地制宜的选择应用。

关于避雷器，

之前有专门的文章介绍：

一文读懂线路避雷器！（独家版）

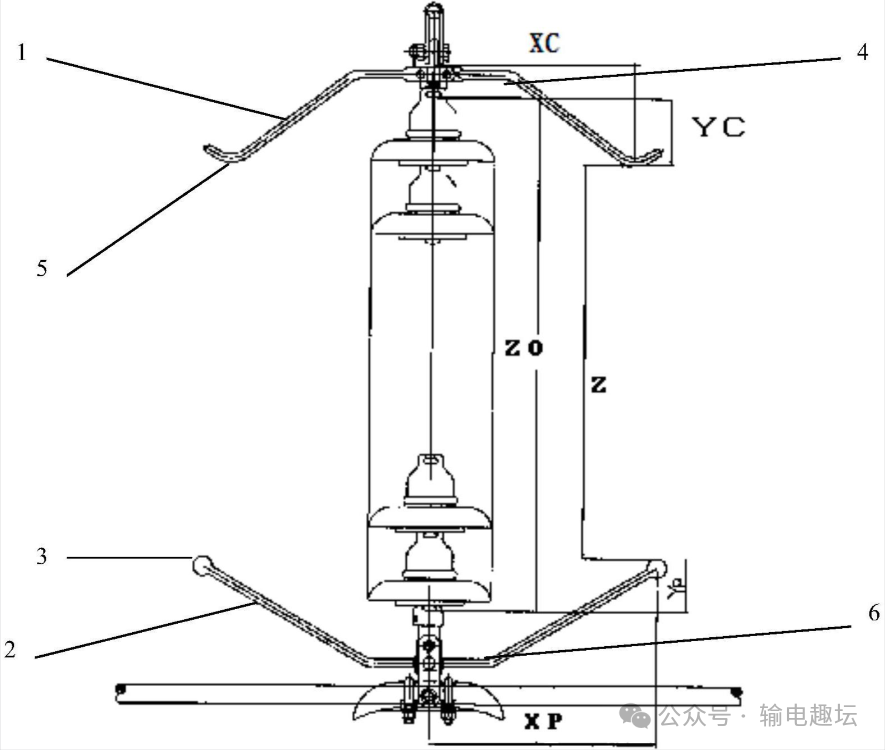

4、并联间隙

并联间隙也是并联安装在绝缘子串上，

也是主动搭建一个泻流通道，

当雷电产生的过电压来袭时，

并联间隙会比绝缘子串更早被击穿，

形成一个放电通道，

从而将巨大的雷电流安全地引导至大地，

避免主绝缘设备受损。

即并联间隙的主要作用是保护绝缘子串，

提高重合闸的成功率。

并联间隙乍看和避雷器原理一样，

但其实它是“乞丐版”的避雷器，

因为相对避雷器它没有掐掉电弧的能力。

因此它的缺点也很突出：

① 可能提高跳闸率，

是的你没有听错，

因为它主动制造了“薄弱点”，

原本可能不会导致跳闸的雷击，

现在可能因为间隙击穿而形成稳定的工频电弧，

引起线路跳闸。

② 缺乏有效的灭弧能力，

在泄放雷电流后，

工频续流形成的电弧可能长时间燃烧，

灼伤甚至烧断导线。

③ 降低线路的绝缘水平，

因此一般是加强线路的绝缘配置后再采用并联间隙。

并联间隙主要用于110kV、220kV单回或多回一般线路；

可靠性要求较高的重要线路或500kV线路应慎重使用。

5、差异化绝缘（不平衡绝缘）

差异化绝缘，也叫“不平衡绝缘”

是一种在同塔双回或多回线路中，

有策略地牺牲次要目标，

来保全核心目标的防雷思路。

差异化绝缘将同塔架设的不同回路配置不同的绝缘水平，

当雷电击中杆塔时，

绝缘水平较低的回路会“主动”承担雷击，

发生闪络，

将雷电流引导至大地，

确保绝缘水平较高的“主回路”安然无恙，

继续供电。

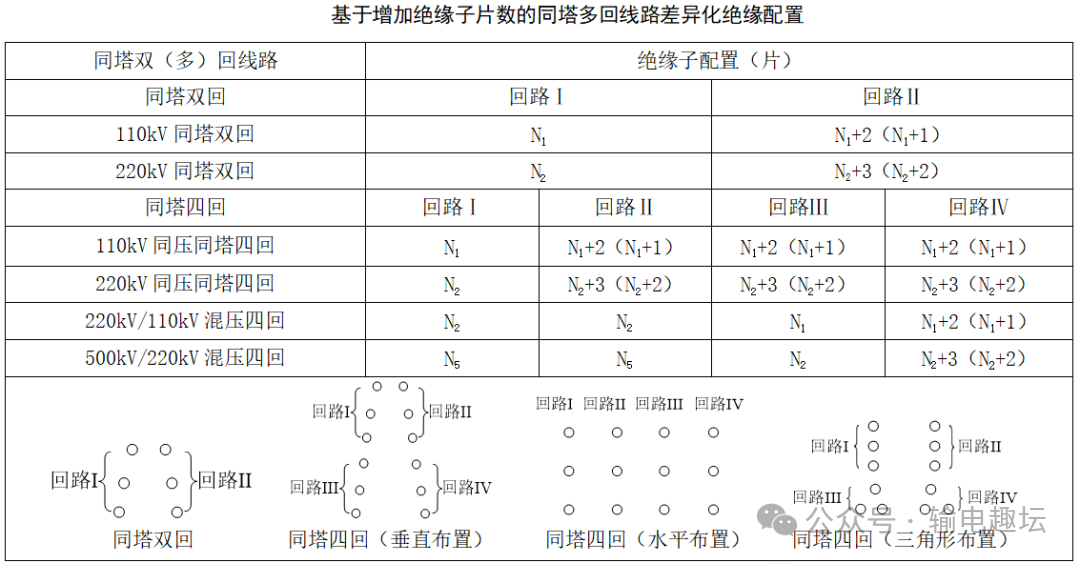

线路差异化绝缘设计有两种：

一是增加部分回路绝缘子片数的方式、

二是对部分回路增加绝缘子片数并安装并联间隙的方式。

多雷区及以上地区，

220kV及以下重要同塔双（多）回线路

和单电源供电同塔双（多）回线路，

宜采取差异化绝缘设计，

500kV重要同塔双（多）回线路，

宜采取平衡高绝缘设计。

平衡高绝缘设计指：

所有回路线路均在原绝缘水平的基础上增加绝缘配置。
