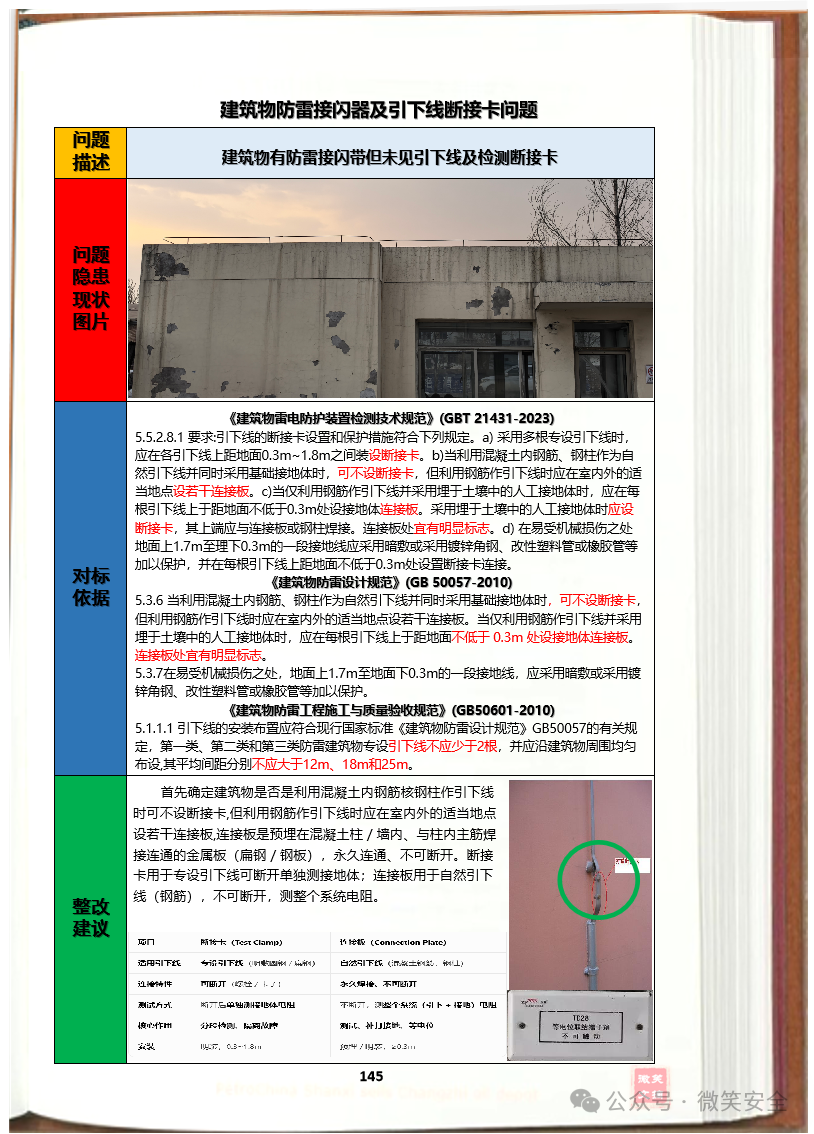

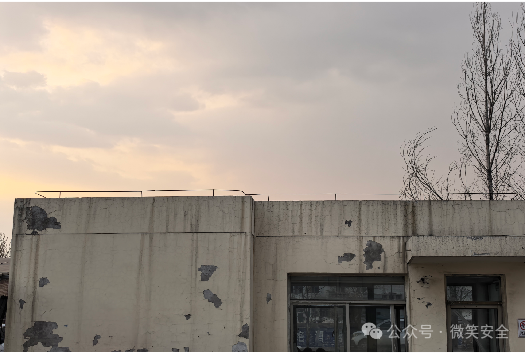

建筑物有防雷接闪带但围墙外围四周未见引下线及检测断接卡
判定依据:
《建筑物雷电防护装置检测技术规范》(GBT 21431-2023)
5.5.2.8.1 要求:引下线的断接卡设置和保护措施符合下列规定。
a) 采用多根专设引下线时，应在各引下线上距地面0.3m~1.8m之间装设断接卡。
b)当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，但利用钢筋作引下线时应在室内外的适当地点设若干连接板。
c)当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上于距地面不低于0.3m处设接地体连接板。采用埋于土壤中的人工接地体时应设断接卡，其上端应与连接板或钢柱焊接。连接板处宜有明显标志。
d) 在易受机械损伤之处地面上1.7m至理下0.3m的一段接地线应采用暗敷或采用镀锌角钢、改性塑料管或橡胶管等加以保护，并在每根引下线上距地面不低于0.3m处设置断接卡连接。
《建筑物防雷设计规范》(GB 50057-2010)
5.3.6 当利用混凝土内钢筋、钢柱作为自然引下线并同时采用基础接地体时，可不设断接卡，但利用钢筋作引下线时应在室内外的适当地点设若干连接板。当仅利用钢筋作引下线并采用埋于土壤中的人工接地体时，应在每根引下线上于距地面不低于 0.3m 处设接地体连接板。连接板处宜有明显标志。
5.3.7在易受机械损伤之处，地面上1.7m至地面下0.3m的一段接地线，应采用暗敷或采用镀锌角钢、改性塑料管或橡胶管等加以保护。
《建筑物防雷工程施工与质量验收规范》(GB50601-2010)
5.1.1.1 引下线的安装布置应符合现行国家标准《建筑物防雷设计规范》GB50057的有关规定，第一类、第二类和第三类防雷建筑物专设引下线不应少于2根，并应沿建筑物周围均匀布设,其平均间距分别不应大于12m、18m和25m。
断接卡与连接板的关键区别
| 断接卡（Test Clamp） | 连接板（Connection Plate） | |
|---|---|---|
| 适用引下线 | 专设引下线 | 自然引下线 |
| 连接特性 | 可断开 | 永久焊接、不可断开 |
| 测试方式 | ||
| 核心作用 | 分段检测、隔离故障 | 测试、补打接地、等电位 |
| 安装 |
通俗理解

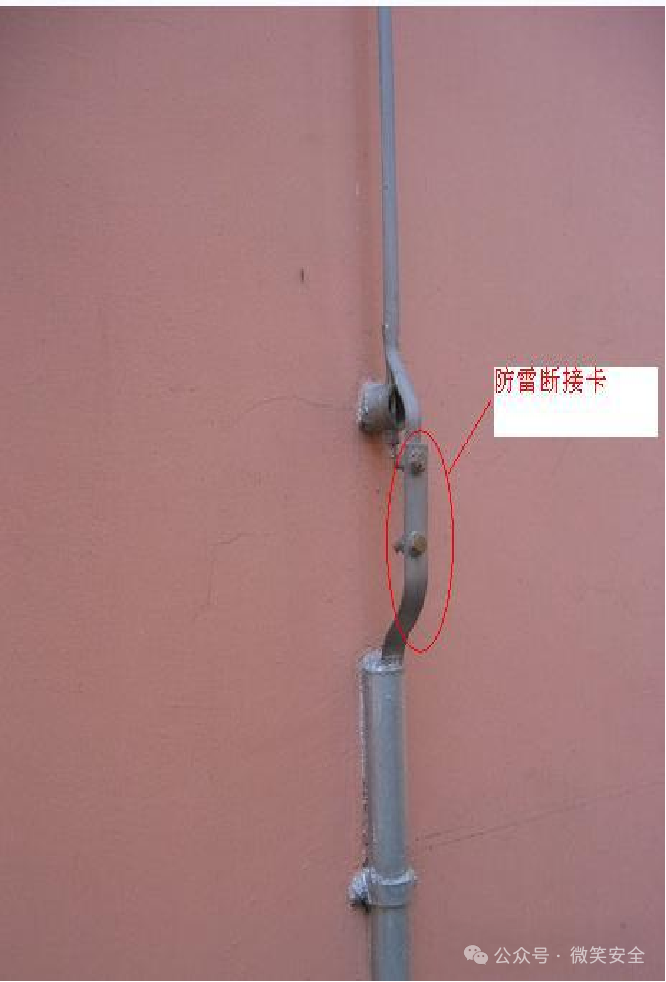

断接卡：“开关”—— 可断开，测接地体本身。

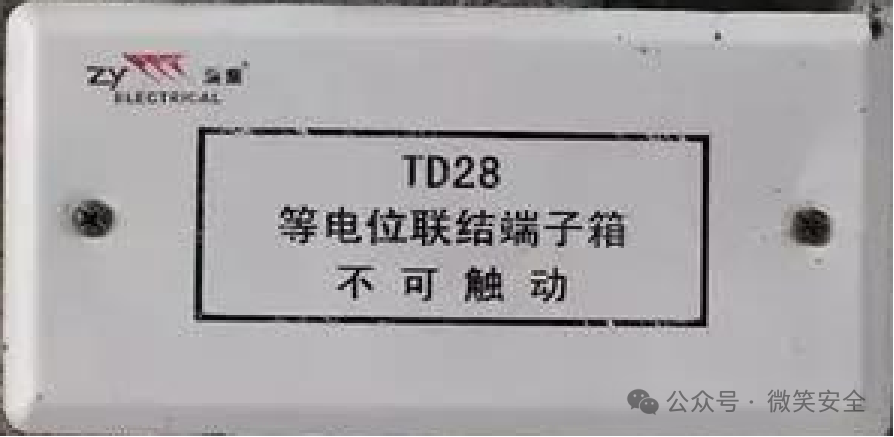

连接板：“固定接口 / 插座”—— 永久连通，测整体、接扩展、做等电位。
条文说明:
5.3.6：本条规定了断接卡和连接板的设置要求，主要目的是方便检测、维修与更换接地体。
专设引下线必须设断接卡，用于断开引下线与接地体，测量接地电阻。 自然引下线（基础接地）：因无法断开，故设连接板作为测试点。 钢筋引下线 + 人工接地体：需同时设连接板与断接卡。 5.3.7：保护范围定为 “地面上 1.7m 至地下 0.3m”，是为了不影响断接（最高 1.8m）的拆装，防止引下线受外力损坏。
与 GB/T 21431-2023 的关系: GB/T 21431-2023（检测规范）5.5.2.8.1 条，是完全引用并整合了 GB 50057-2010 第 5.3.6 条和第 5.3.7 条的内容，作为检测的判定依据。
整改建议:
